Trong hệ thống hạ tầng giao thông vận tải, kết cấu tầng trên đường sắt giữ vai trò quyết định đến khả năng chịu lực, độ êm thuận và an toàn vận hành của đoàn tàu. Đối với đường sắt phổ thông sử dụng kết cấu ray có khe nối (jointed track), các tác động cơ học liên tục từ tải trọng trục và sự biến thiên nhiệt độ môi trường đặt ra những yêu cầu cực kỳ nghiêm ngặt trong quá trình thi công và nghiệm thu lắp đặt.
Để đảm bảo công trình đạt tuổi thọ thiết kế cũng như tối ưu hóa chi phí duy tu bảo dưỡng, việc nắm vững các quy phạm kỹ thuật về đặt tà vẹt, căn chỉnh ray, tính toán lượng so le khe nối và lựa chọn sơ đồ thi công phù hợp là điều kiện tiên quyết đối với các kỹ sư công trình. Bài viết này sẽ phân tích toàn diện các thông số kỹ thuật định lượng và phương pháp thi công tầng trên đường sắt có khe nối dựa trên tài liệu đào tạo chuyên ngành Đường sắt.
{IMG:0}
1. Yêu cầu kỹ thuật cốt lõi trong thi công đặt tà vẹt và ray
Tà vẹt và thanh ray là hai bộ phận chịu lực trực tiếp từ bánh xe tàu hỏa và truyền tải xuống lớp đá ba-lát (ballast). Việc định vị chính xác vị trí tà vẹt và độ nghiêng của ray quyết định độ ổn định hình học của toàn bộ tuyến đường.
Tiêu chuẩn kỹ thuật đặt tà vẹt
- Cự ly và khoảng cách: Tà vẹt phải được xếp chính xác theo cự ly thiết kế. Dung sai sai số khoảng cách tim tà vẹt tuyệt đối không vượt quá 4 cm.
- Hướng đặt tà vẹt: Trên các đoạn đường thẳng, tà vẹt phải luôn vuông góc với tim đường. Trên các đoạn đường cong, tà vẹt phải được đặt vuông góc theo hướng bán kính của đường cong đó.
- Đặt tà vẹt trên cầu: Đối với mặt cầu không có lớp đá ba-lát, việc bố trí khoảng cách tà vẹt phải tuân thủ nghiêm ngặt quy định riêng và bắt buộc phải lắp đặt tà vẹt gỗ bảo vệ ở hai đầu cầu.
- Trạng thái làm việc: Trên chính tuyến và đường đón gửi tàu, tà vẹt tại vị trí mối nối ray tuyệt đối không được mất tác dụng. Ở các vị trí khác, quy chuẩn không cho phép quá 3 thanh tà vẹt/cầu ray bị mất tác dụng liên tiếp.
Tiêu chuẩn kỹ thuật đặt ray và độ nghiêng đế ray
Ray phải được đặt sao cho tim cầu ray trùng hoàn toàn với tim đường thiết kế. Để chống lại lực ngang khi tàu chạy và giảm thiểu sự mài mòn không đều của đỉnh ray, ray được đặt nghiêng hướng vào phía trong lòng đường. Độ nghiêng đế ray tiêu chuẩn dao động từ 1/60 đến 1/20, trong đó quy chuẩn kỹ thuật đường sắt Việt Nam quy định cố định là 1/20.
Đối với cự ly đường ray và lưỡi ghi, dung sai cho phép được quy định khắt khe tùy thuộc vào khổ đường:
- Dung sai cự ly đường ray (tại tốc độ cao nhất):
- Khổ đường 1435 mm: Cho phép từ +6 mm đến -2 mm.
- Khổ đường 1000 mm: Cho phép từ +4 mm đến -2 mm.
- Dung sai khoảng cách ray tại vị trí chẻ lưỡi ghi:
- Khổ đường 1435 mm: Cho phép từ +3 mm đến -2 mm.
- Khổ đường 1000 mm: Cho phép từ +2 mm đến -1 mm.
2. Quy chuẩn bố trí mối nối ray và hệ thống ray bảo vệ

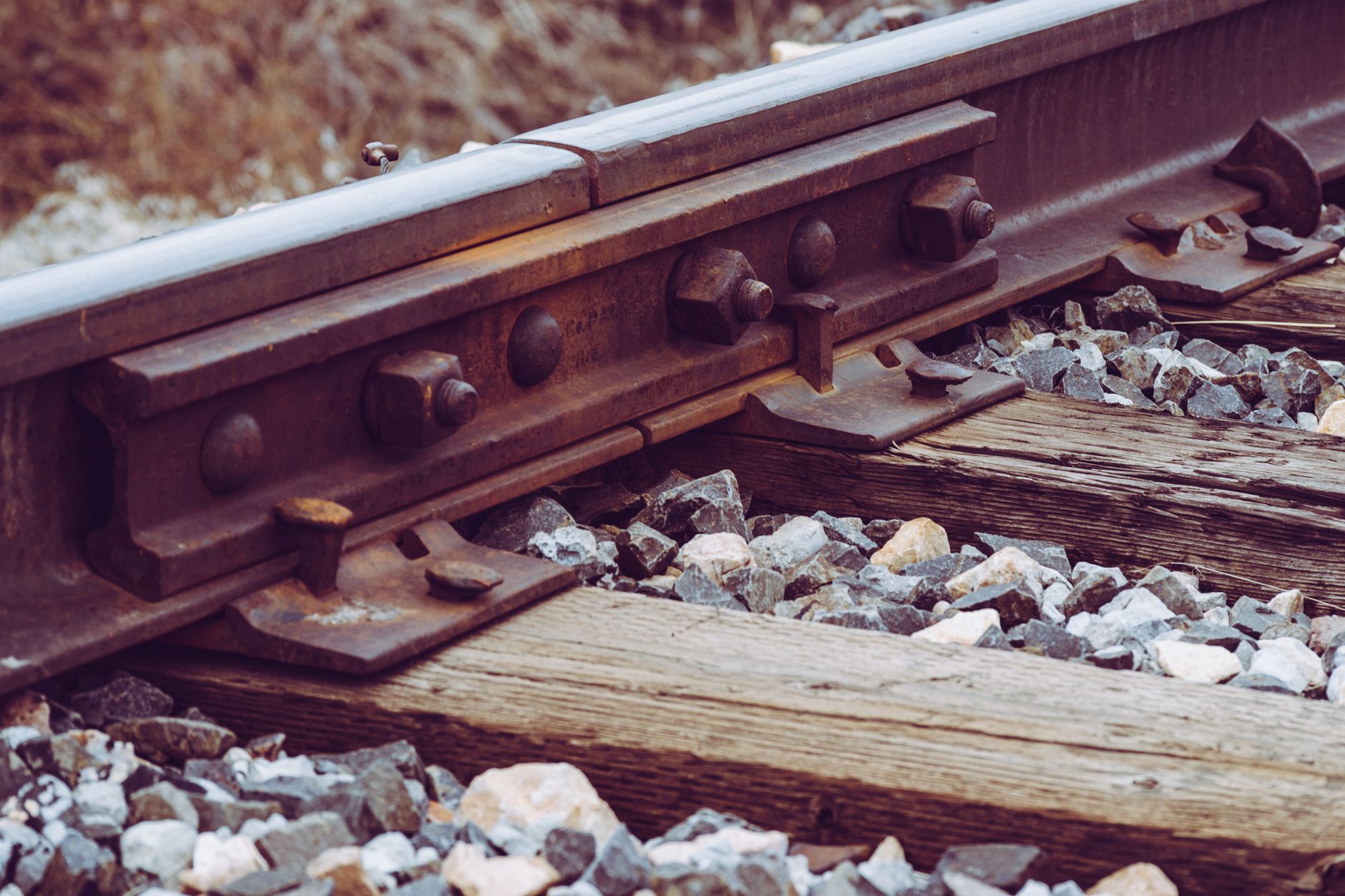

Mối nối ray là điểm yếu cơ học trên tuyến đường sắt có khe nối, nơi phát sinh lực xung kích lớn nhất khi bánh xe vượt qua khoảng hở. Do đó, nguyên tắc bố trí mối nối và hệ thống ray bảo vệ (ray hộ bánh) đòi hỏi tính toán tỉ mỉ.
Nguyên tắc đối đầu và dung sai so le khe nối
Mối nối ray về mặt nguyên tắc phải được bố trí theo phương pháp đối đầu (hai khe nối của hai dãy ray nằm trên cùng một đường thẳng vuông góc với tim đường). Phương pháp này giúp giảm số lần tác động của lực xung kích lên hệ thống tầng trên, đồng thời tạo thuận lợi cho công tác duy tu, sửa chữa cơ giới hóa sau này.
Tuy nhiên, do sai số chế tạo và biến dạng khi qua đường cong, hiện tượng so le mối nối vẫn xuất hiện và phải nằm trong giới hạn cho phép:
- Trên đường thẳng: Lượng so le tối đa là 20 mm (đối với đường chính tuyến và đường đón gửi tàu) và 40 mm (đối với đường phụ).
- Trên đường cong: Lượng so le tối đa bằng 1/2 độ rút ngắn + 10 mm (đối với đường chính tuyến và đón gửi) hoặc 1/2 độ rút ngắn + 20 mm (đối với đường phụ).
- Trường hợp dùng mối nối so le đặc biệt: Khi thiếu ray ngắn tiêu chuẩn ở đường cong, khoảng cách chênh lệch giữa 2 khe nối phải đảm bảo chiều dài đoạn ray ngắn tối thiểu là 4 m (trên chính tuyến/đón gửi) và 3 m (trên đường phụ).
Bố trí ray bảo vệ (Ray hộ bánh)
Ray bảo vệ được lắp đặt bên trong hai thanh ray chính nhằm ngăn ngừa nguy cơ trật bánh, bảo vệ kết cấu công trình tại các vị trí xung yếu. Các vị trí bắt buộc phải đặt ray bảo vệ bên trong gồm có:
- Vị trí đường sắt giao cắt nhau trên cùng mặt bằng (đường ngang).
- Trên cầu có bán kính đường cong R < 1000 m hoặc cầu nằm trên đoạn dốc dài.
- Trên cầu có bán kính đường cong ở đoạn đường dẫn đầu cầu R ≤ 500 m.
- Trên đường cong bán kính nhỏ (R < 200 m), nơi thanh ray lưng bị mài mòn mạnh, thiết kế bắt buộc phải đặt ray bảo vệ ở bên trong thanh ray bụng.
{IMG:1}
3. Bảng so sánh các phương pháp thi công đặt ray
Tùy thuộc vào quy mô dự án, điều kiện địa hình và mức độ trang bị cơ giới, đơn vị thi công có thể lựa chọn một trong ba phương pháp lắp đặt tầng trên đường sắt dưới đây:
| Phương pháp thi công | Mô tả công nghệ & Sơ đồ tổ chức | Ưu điểm cốt lõi | Hạn chế & Điều kiện áp dụng |
|---|---|---|---|
| 1. Liên kết tại chỗ (Thủ công / Bán cơ giới) | Vận chuyển rời ray, tà vẹt, phụ kiện đến hiện trường bằng tàu chở vật liệu. Công nhân dùng công cụ thủ công hoặc máy đơn giản để liên kết thành từng cầu ray. | Thích ứng linh hoạt với mọi địa hình, không đòi hỏi thiết bị nâng hạ siêu trường siêu trọng. | Năng suất thấp, tốn nhiều nhân lực, chất lượng đường phụ thuộc nhiều vào tay nghề công nhân. |
| 2. Thi công từng cầu ray (Cơ giới hóa) | Gia công lắp ghép sẵn các khung cầu ray tại bãi tập kết. Dùng toa xe chuyên dụng có con lăn chở cầu ray ra hiện trường và dùng máy đặt ray chuyên dụng hạ xuống nền đường. | Năng suất thi công cao, chất lượng khung cầu ray đồng đều do được đóng sẵn tại bãi. | Yêu cầu đầu tư dàn máy đặt ray đắt tiền và hệ thống toa xe vận chuyển chuyên dụng. |
| 3. Thi công từng tràng ray (Công nghệ tiên tiến) | Ghép nối các cầu ray thành tràng ray dài từ 250 m đến 500 m tại bãi hoặc đường ga. Dùng thiết bị kéo tràng ray đặc biệt để kéo và rải thẳng lên nền đường. | Năng suất thi công cực cao, tiến độ vượt trội, giảm thiểu tối đa số lượng khe nối tạm. | Chỉ phù hợp với địa hình bằng phẳng, tuyến đường có bán kính đường cong lớn. |
4. Phân loại sơ đồ và tính chất công tác đặt ray
Ngoài phương pháp công nghệ, việc lập kế hoạch tiến độ thi công tầng trên đường sắt còn phải tuân theo tính chất dự án và số lượng mũi thi công được triển khai.
Phân loại theo tính chất đặt ray
- Đặt ray bình thường: Tiến hành thi công theo đúng tiến độ kế hoạch đã được phê duyệt trong điều kiện mặt bằng tiêu chuẩn.
- Đặt ray tạm thời: Phục vụ nhu cầu vận tải vật liệu nội bộ cho các công trình lớn (xây dựng hầm dài, cầu lớn, đào đắp đất đá tập trung) hoặc mở đường nhánh vào bãi vật liệu. Thi công nhanh, chi phí tối ưu và sẽ tháo dỡ sau khi dự án hoàn thành.
- Đặt ray khẩn cấp: Triển khai theo yêu cầu đặc biệt cấp bách phục vụ ứng cứu sự cố, thiên tai hoặc nhiệm vụ an ninh quốc phòng, không đặt nặng bài toán kinh tế thuần túy.
Phân loại theo số mũi thi công
- Đặt ray đơn diện (1 mũi thi công): Thi công cuốn chiếu từ một đầu tuyến kéo dài liên tục đến điểm cuối. Đây là hình thức phổ biến nhất, thường xuất phát từ bãi tập kết vật liệu chính hoặc điểm nối ray với mạng lưới đường sắt hiện hữu.
- Đặt ray đa diện (Nhiều mũi thi công): Triển khai đồng thời nhiều mũi thi công tại các phân đoạn khác nhau. Phương pháp này đòi hỏi tận dụng tối đa mạng lưới giao thông đường bộ, đường thủy hiện có để vận chuyển vật liệu đến các bãi phụ, tránh làm tăng giá thành vận chuyển.
Kết luận và hàm ý
Công tác thi công kết cấu tầng trên đường sắt phổ thông có khe nối đòi hỏi sự tuân thủ nghiêm ngặt các chỉ số kỹ thuật từ khâu đặt tà vẹt, căn chỉnh cự ly ray đến đầm nén đá ba-lát tại các điểm xung yếu như khe nối và sau mố cầu. Việc nắm vững dung sai cho phép (như cự ly ray +6/-2 mm, độ nghiêng đế ray 1/20, lượng so le khe nối ≤ 20 mm) là thước đo bắt buộc để kỹ sư giám sát và nghiệm thu chất lượng công trình.
Trong bối cảnh đường sắt Việt Nam đang trong tiến trình nâng cấp mạng lưới hiện hữu và chuẩn bị cho các dự án hiện đại hóa, việc lựa chọn đúng phương pháp thi công (như chuyển dịch từ đặt ray thủ công sang cơ giới hóa từng cầu ray hoặc tràng ray dài) sẽ giúp nâng cao hiệu quả kinh tế, đảm bảo an toàn tuyệt đối và kéo dài chu kỳ bảo dưỡng hạ tầng đường sắt quốc gia.
