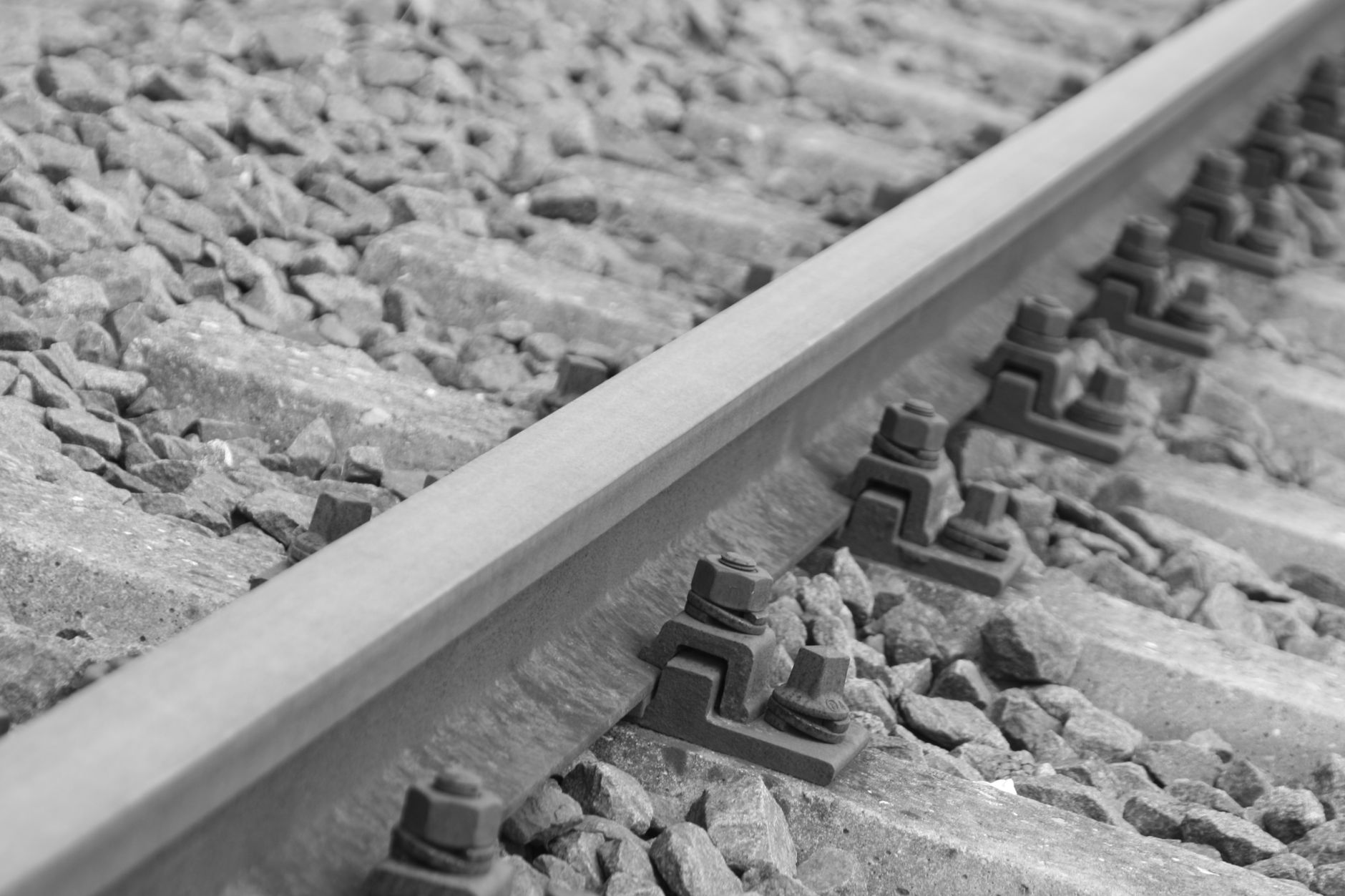

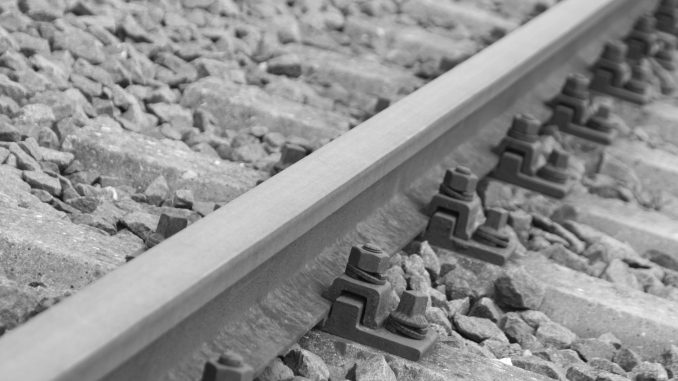

Trong ngành hạ tầng đường sắt, việc đảm bảo an toàn chạy tàu không chỉ phụ thuộc vào độ bền của những thanh ray thép hay sức mạnh của đầu máy, mà còn nằm ở sự chính xác của hệ thống tín hiệu và điều khiển tự động. Để hệ thống này hoạt động hoàn hảo, các kỹ sư phải giải quyết một bài toán hóc búa: làm thế nào để phân đoạn dòng điện chạy dọc theo đường ray mà không làm ảnh hưởng đến kết cấu cơ học liên tục của tuyến đường? Câu trả lời chính là mối nối ray cách điện (Insulated Rail Joint – IRJ).
Tài liệu gốc
Mối nối ray cách điện là một loại liên kết đặc biệt, được thiết kế để triệt tiêu tính liên tục về điện giữa hai đoạn ray kề nhau, đồng thời vẫn phải chịu đựng tải trọng động khổng lồ từ những đoàn tàu băng qua với tốc độ cao. Đối với các tuyến đường sắt hiện đại, đặc biệt là đường sắt tốc độ cao sử dụng ray hàn liền (CWR), công nghệ chế tạo và lắp đặt IRJ đã trở thành một trong những tiêu chuẩn kỹ thuật khắt khe nhất.
1. Mối nối ray cách điện là gì và vai trò trong hệ thống tín hiệu
Về cơ bản, mối nối cách điện (IRJ) là điểm ngắt vật lý dòng điện giữa hai thanh ray nối tiếp nhau. Trên các tuyến đường sắt trang bị hệ thống tín hiệu tự động (automatic block signaling), đường ray không chỉ đóng vai trò dẫn hướng cho bánh xe mà còn được tận dụng làm một phần của mạch điện phát hiện tàu, hay còn gọi là mạch ray (track circuit).
Hệ thống đường ray được chia thành nhiều phân đoạn độc lập gọi là các “khối” (block). Khi tàu đi vào một khối, trục bánh xe bằng kim loại sẽ làm ngắn mạch hệ thống điện của phân đoạn đó, báo hiệu cho trung tâm điều khiển biết chính xác vị trí của đoàn tàu. Nhờ có các mối nối cách điện ngăn dòng điện truyền lan sang khối kế tiếp, mỗi đoạn ray hoạt động như một mạch điện riêng biệt. Vai trò cốt lõi của mối nối cách điện bao gồm:
- Phát hiện sự hiện diện và vị trí chính xác của tàu trên từng phân đoạn ray.
- Điều khiển tự động hệ thống đèn tín hiệu giao thông đường sắt, rào chắn tự động tại đường ngang dân sinh.
- Hỗ trợ hệ thống điều độ và khóa đường tự động, ngăn ngừa nguy cơ va chạm giữa các đoàn tàu.
Trong kết cấu tầng trên của đường sắt, mối nối ray được phân loại rõ ràng theo tính năng điện. Khác với mối nối thông thường (chỉ liên kết cơ học) hay mối nối dẫn điện (đảm bảo dòng điện chạy liên tục), mối nối cách điện chủ động ngắt hoàn toàn dòng điện để phục vụ phân đoạn mạch tín hiệu.
2. Cấu tạo cơ bản của mối nối cách điện tiêu chuẩn
Để vừa đảm bảo khả năng cách điện tuyệt đối, vừa duy trì liên kết cơ học bền vững, một mối nối cách điện tiêu chuẩn có cấu tạo tương đối phức tạp với nhiều chi tiết chuyên dụng:
- Hai đầu ray: Được cắt vuông góc và mài giũa chính xác để chuẩn bị cho việc lắp ghép.
- Tấm cách điện đầu ray (end post): Đặt trực tiếp giữa hai đầu thanh ray nhằm ngăn tiếp xúc kim loại – kim loại. Vật liệu chế tạo tấm này thường là nylon 66, polyamide hoặc vật liệu composite chịu lực cao.
- Lập lách (fishplate) và hệ thống bulông (fishbolt): Được bọc hoặc chèn thêm các lớp cách điện (nhựa, cao su, composite) tại các lỗ luồn bulông (ống cách điện – insulating sleeve và vòng đệm cách điện) nhằm đảm bảo dòng điện không thể truyền qua hệ thống liên kết cơ học này.
- Keo dán cách điện (epoxy): Được bơm và điền đầy vào khe hở cũng như xung quanh mối nối để tăng cường khả năng cách điện và cải thiện độ bền cơ học.
Thực tế vận hành cho thấy, mối nối cách điện luôn là vị trí xung yếu nhất trên đường ray. Do phải chịu tải trọng động trực tiếp từ bánh xe tàu hỏa, chúng dễ bị mòn, lún và hư hỏng nhanh hơn các đoạn ray liền. Vì thế, việc bảo trì và kiểm tra định kỳ điện trở cách điện là bắt buộc để tránh hiện tượng rò rỉ điện gây nhiễu tín hiệu.
3. Bước tiến vượt trội với mối nối cách điện dán keo (GIJ) trên đường sắt cao tốc
Trên các tuyến đường sắt tốc độ cao và đường sắt đô thị hiện đại, nơi tốc độ khai thác vượt quá 200 km/h, yêu cầu về độ êm thuận và tính liên tục của đường ray cực kỳ khắt khe. Lúc này, các mối nối cách điện kiểu bulông thông thường (Class A hoặc Class B) bộc lộ nhiều nhược điểm lớn như dễ lỏng bulông, biến dạng dưới tải trọng động cực lớn và giảm nhanh điện trở cách điện. Theo tiêu chuẩn kỹ thuật, loại mối nối 4 lỗ truyền thống chỉ cho phép sử dụng ở các tuyến đường thường với tốc độ ≤ 90 mph (khoảng 145 km/h) và hoàn toàn bị cấm dùng cho ray tiêu chuẩn EN 60 trên chính tuyến cao tốc.
Để giải quyết vấn đề này, công nghệ mối nối cách điện dán keo (Glued Insulated Rail Joint – GIJ), hay còn gọi là Class C, đã ra đời và trở thành lựa chọn bắt buộc. Cấu tạo của GIJ vượt trội nhờ sự kết hợp giữa liên kết cơ học và hóa học:
- Toàn bộ mối nối bao gồm ray, lập lách và tấm end post được dán chặt bằng keo epoxy cách điện hai thành phần (resin và hardener).
- Sử dụng lớp vải thủy tinh gia cường (glass cloth carrier) đặt giữa lớp keo và lập lách để tăng cường khả năng phân bổ ứng suất, giảm nguy cơ nứt keo dưới tác động của lực rung động.
- Sau khi keo đông cứng, mối nối tạo thành một khối cứng cáp (rigid) gần như đồng nhất, có tính năng cơ học tương đương với ray hàn.
Một số sản phẩm GIJ cao cấp hiện nay, chẳng hạn như dòng ETW 1 của Goldschmidt, cho phép tàu khai thác an toàn ở tốc độ lên tới 250 km/h. Ngoài ra, để giảm thiểu xung động và tiếng ồn khi bánh xe lăn qua mối nối, các kỹ sư còn thiết kế khe cách điện nghiêng một góc 30° so với phương chạy tàu (như các dòng sản phẩm IVG 30, IVB 30 của voestalpine/BWG), giúp hành trình của đoàn tàu êm ái hơn rất nhiều.
4. Công nghệ tích hợp GIJ vào đường ray hàn liền (CWR)
Trên các tuyến đường sắt tốc độ cao sử dụng ray hàn liền (Continuous Welded Rail – CWR), việc lắp đặt một mối nối cơ học thông thường là điều tối kỵ vì nó phá vỡ tính liên tục chịu lực của thanh ray dài. Do đó, GIJ được tích hợp vào CWR thông qua một quy trình kỹ thuật đặc biệt:
- Chế tạo sẵn trong nhà xưởng: Mối nối GIJ được lắp ráp hoàn chỉnh trên hai đoạn ray ngắn (chiều dài tối thiểu mỗi đoạn khoảng 6 m) trong điều kiện kiểm soát nhiệt độ và độ ẩm nghiêm ngặt để keo đạt chất lượng tối ưu.
- Hàn liên kết trên thực địa: Đoạn ray chứa GIJ đúc sẵn này sau đó được đưa ra công trường và hàn trực tiếp vào hai đầu của thanh ray CWR bằng phương pháp hàn nhiệt nhôm (aluminothermic) hoặc hàn điện tiếp xúc.
- Kiểm soát nhiệt độ hàn: Nhiệt lượng từ quá trình hàn rất lớn và có thể làm hỏng lớp keo epoxy của GIJ. Vì vậy, quy trình kỹ thuật bắt buộc khoảng cách an toàn từ vị trí mối hàn đến mép của mối nối GIJ phải đạt ≥ 1 m.
Trong kết cấu CWR, việc sử dụng lập lách (fishplate) cho mối nối cách điện là bắt buộc. Không có giải pháp không dùng lập lách nào được chấp nhận, bởi bộ phận này đóng vai trò truyền lực dọc, lực ngang cực lớn giữa hai đầu ray và giữ cho khe cách điện luôn ổn định dưới sự co giãn nhiệt của ray hàn liền.
5. Quy chuẩn lắp đặt và bảo trì nghiêm ngặt trên tuyến
Việc bố trí và lắp đặt các mối nối cách điện trên tuyến phải tuân thủ nghiêm ngặt các thông số hình học và quy chuẩn kỹ thuật để đảm bảo an toàn tuyệt đối:
- Vị trí lắp đặt: Tâm của mối nối cách điện không bao giờ được đặt trùng với tim tà vẹt (sleeper) để tránh hiện tượng ngắn mạch qua các phụ kiện liên kết ray. Mối nối phải được đặt vuông góc với tim đường và nằm chính xác ở khoảng giữa hai tà vẹt.
- Quy tắc lắp lệch (staggered joints): Trong trường hợp bắt buộc phải lắp lệch các mối nối cách điện trên hai sợi ray của cùng một làn đường, khoảng cách lệch giữa chúng không được vượt quá chiều dài cơ sở của trục bánh xe nhỏ nhất của đoàn tàu nhằm ngăn ngừa sự cố mất liên tục điện cơ học.
- Gia cố nền móng: Khu vực xung quanh mối nối cách điện phải được đầm chặt đá ba-lát cực tốt. Tiêu chuẩn yêu cầu tối thiểu 10 tà vẹt về mỗi phía của mối nối phải được đầm nén kỹ lưỡng, duy trì khoảng thông thủy từ mặt dưới ray đến đá ba-lát tối thiểu là 50 mm nhằm giảm thiểu biến dạng động.
- Kiểm tra nghiệm thu: Sau khi hoàn thành lắp đặt và keo đã đông cứng hoàn toàn, kỹ sư phải sử dụng đồng hồ megger chuyên dụng, áp dòng điện 100 V DC qua mối nối để đo điện trở cách điện, đảm bảo đạt trị số an toàn cực cao (hàng chục MΩ trở lên) trước khi cho phép thông tàu.
Mặc dù GIJ rất bền, nhưng xu hướng thiết kế đường sắt tốc độ cao ngày nay vẫn ưu tiên giảm thiểu tối đa số lượng mối nối cách điện trên chính tuyến. Sự phát triển của công nghệ đếm trục xe (axle counter) – hệ thống phát hiện tàu không phụ thuộc vào tính liên tục điện của ray – đang giúp giảm bớt số lượng mạch ray, từ đó giảm đáng kể số lượng mối nối cách điện cần bảo trì trên toàn tuyến.
Kết luận
Mối nối ray cách điện, đặc biệt là công nghệ mối nối dán keo GIJ, là minh chứng cho sự kết hợp tinh tế giữa kỹ thuật vật lý, hóa học chất dẻo và cơ học chính xác trong ngành đường sắt. Dù chỉ là một chi tiết nhỏ dài vài mét trên hàng trăm kilômét đường ray, nhưng nếu thiếu đi những mối nối cách điện bền bỉ này, hệ thống tín hiệu tự động – bộ não điều khiển của những đoàn tàu tốc độ cao – sẽ không thể vận hành. Việc thấu hiểu cấu tạo và tuân thủ các quy trình kỹ thuật nghiêm ngặt trong thi công, bảo trì IRJ chính là chìa khóa để kiến tạo nên những hành trình đường sắt an toàn, êm thuận và bền vững với thời gian.
