Khi một tuyến metro hay đường sắt được hình thành, ít ai để ý đến câu hỏi tưởng chừng đơn giản nhưng lại quyết định cả bài toán chi phí, an toàn và tốc độ vận hành: tàu sẽ lấy điện bằng cách nào? Trên thế giới, hai phương thức cấp điện chủ đạo là tiếp điện ray thứ 3 (third rail) và tiếp điện trên cao (overhead catenary). Nhìn qua, đây chỉ là khác biệt về mặt kỹ thuật cấp điện, nhưng thực chất nó chi phối toàn bộ thiết kế hầm, khổ giới hạn, số lượng trạm biến áp, tốc độ tối đa và cả mức độ an toàn cho hành khách lẫn người đi đường.
Không phải ngẫu nhiên mà London Underground, Hà Nội Metro tuyến Nhổn–Ga Hà Nội hay Cát Linh–Hà Đông chọn ray thứ 3, trong khi Shinkansen của Nhật Bản hay phần lớn mạng lưới đường sắt cao tốc châu Âu lại trung thành với dây điện trên cao 25 kV AC. Bài viết này sẽ mổ xẻ nguyên lý hoạt động, giới hạn kỹ thuật, ưu nhược điểm của từng phương thức, và quan trọng hơn cả là lý do vì sao lựa chọn công nghệ phù hợp với loại hình tuyến lại quan trọng đến vậy.
Nguyên lý hoạt động: Hai triết lý cấp điện khác biệt

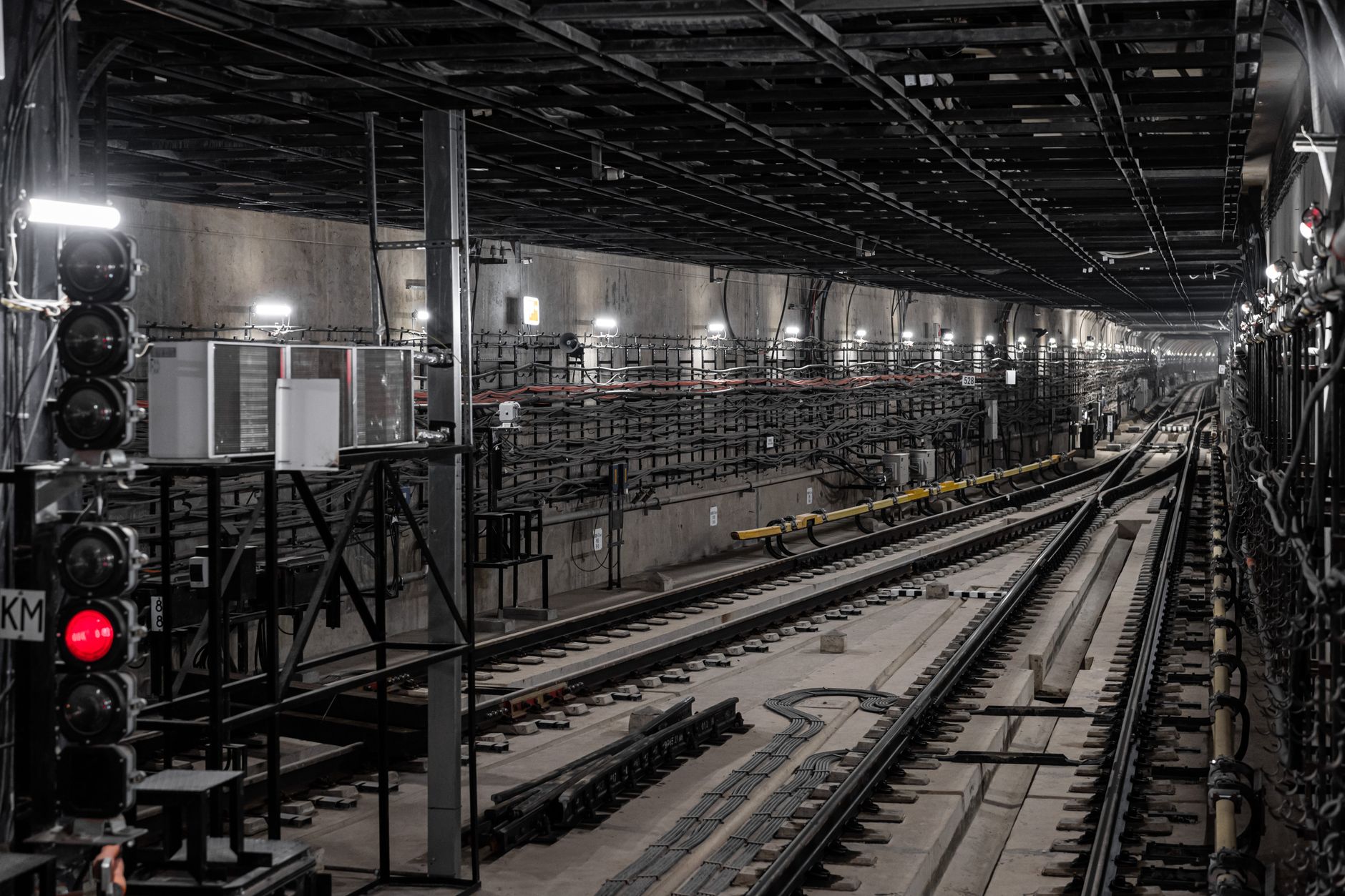

Tiếp điện ray thứ 3 sử dụng một thanh dẫn điện đặt song song với hai ray chạy chính, thường vận hành ở mức điện áp thấp phổ biến 600–750 V DC, có trường hợp đặc biệt lên tới 1.500 V DC. Tàu thu điện thông qua “giày thu” (collector shoe) trượt tiếp xúc trực tiếp với ray thứ 3 khi đoàn tàu di chuyển. Đây là cách tiếp cận đơn giản về mặt cơ khí nhưng đặt ra thách thức lớn về an toàn vì ray dẫn điện nằm gần mặt đất.

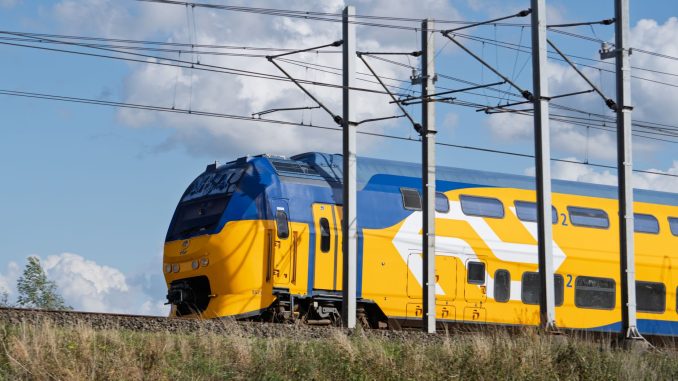

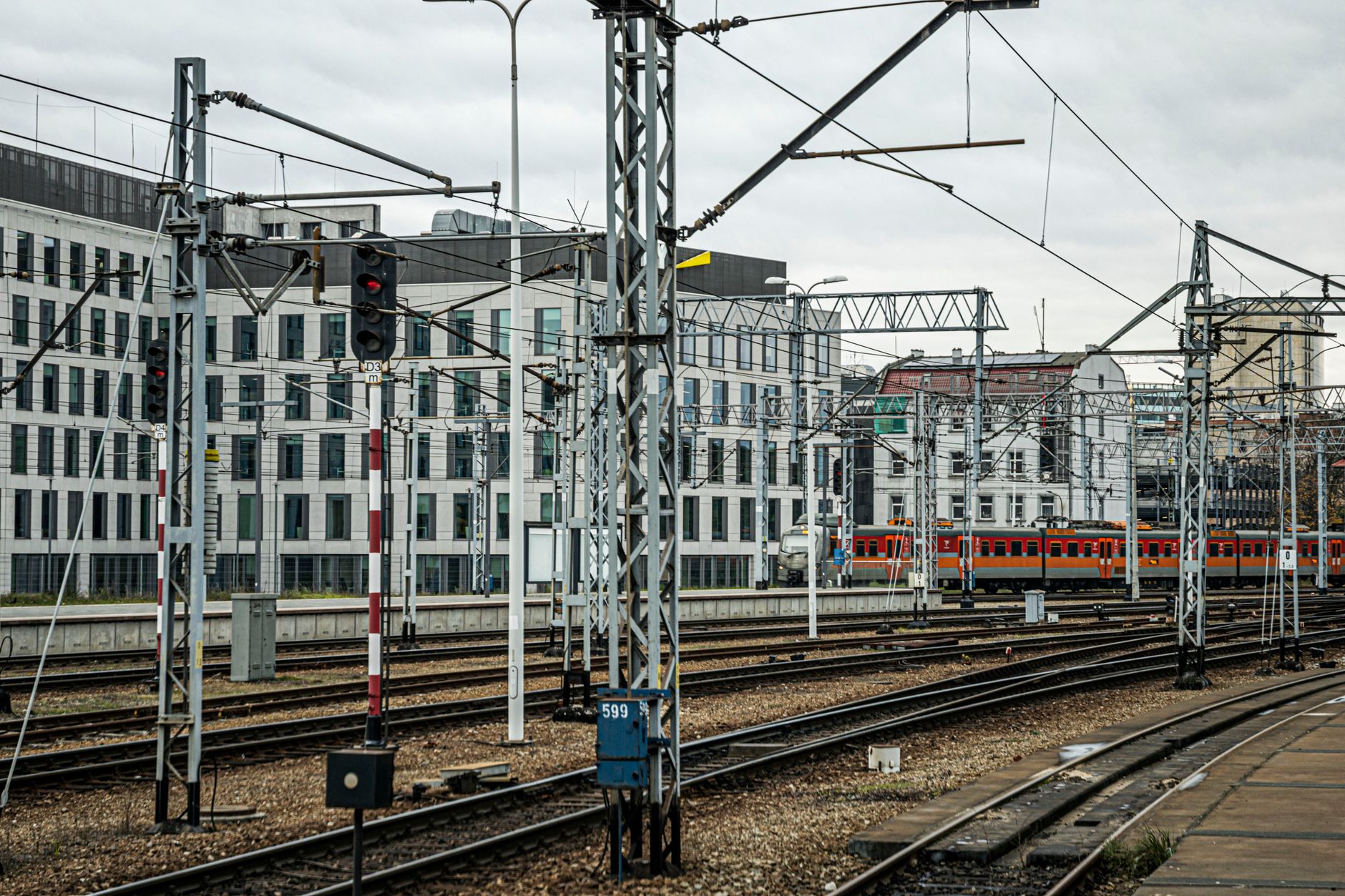

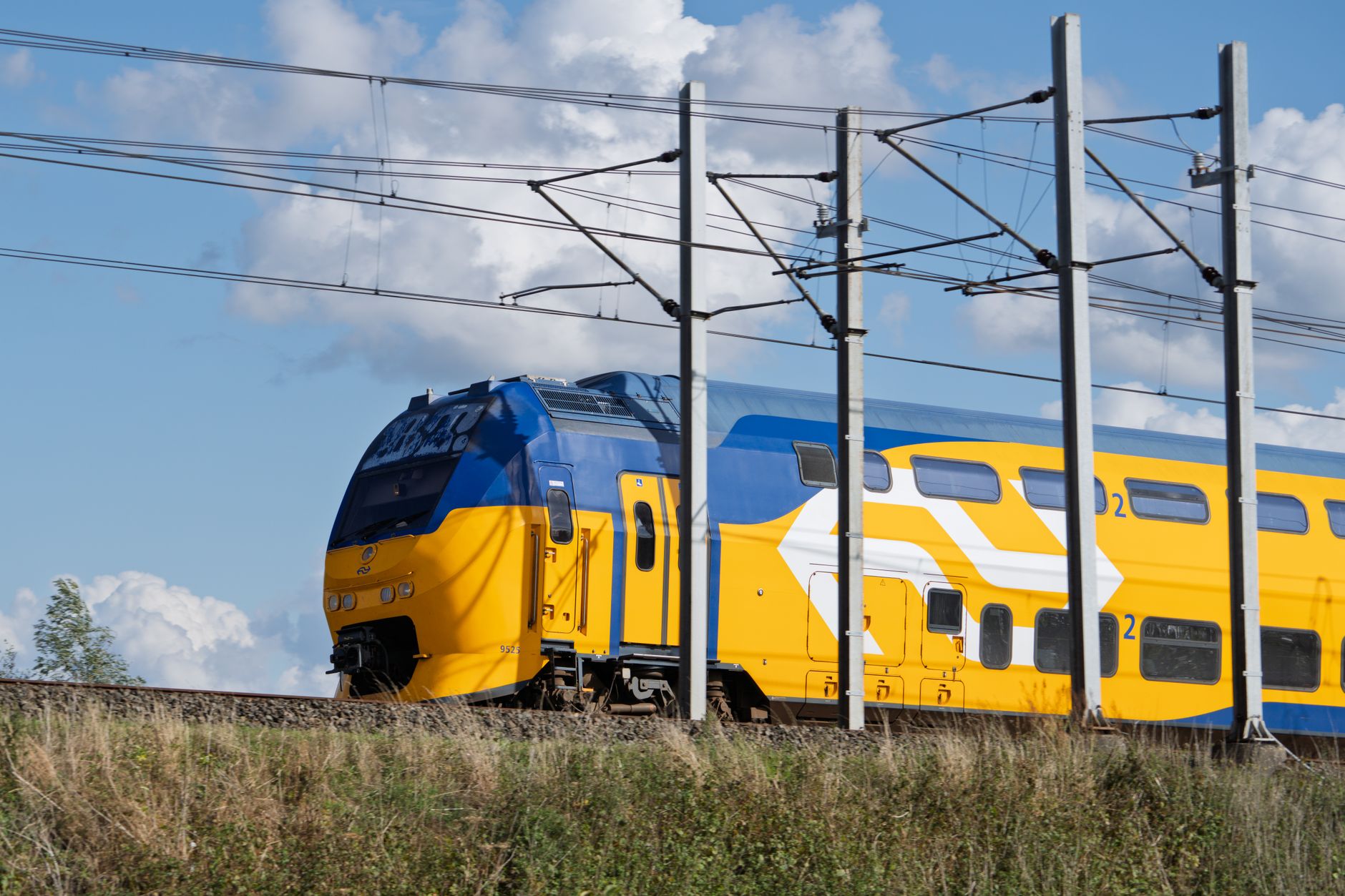

Ngược lại, tiếp điện trên cao dùng dây dẫn treo trên hệ thống cột và trụ dọc tuyến, tàu thu điện qua cần pantograph gắn trên nóc. Hệ thống này thường vận hành ở điện áp cao, phổ biến 25 kV AC, cho phép truyền tải công suất lớn trên quãng đường dài mà không cần quá nhiều trạm biến áp trung gian. Sự khác biệt về điện áp này chính là gốc rễ của mọi khác biệt còn lại giữa hai công nghệ.
Giới hạn điện áp: Vì sao ray thứ 3 không thể “chơi lớn”
Một trong những rào cản kỹ thuật quan trọng nhất của ray thứ 3 là giới hạn điện áp. Theo các tài liệu kỹ thuật, hệ thống ray thứ 3 chủ yếu vận hành dưới 1.000 V DC, với mức phổ biến nhất là 750 V DC. Một số hệ thống đặc biệt sử dụng tới 1.500 V DC nhưng rất hiếm, thường chỉ tồn tại ở các tuyến cũ hoặc có yêu cầu riêng biệt.
Lý do giới hạn này không phải ngẫu nhiên. Các nguồn kỹ thuật ghi rõ rằng “điện áp trên 1 kV thường chỉ dành cho hệ thống dây trên cao vì lý do an toàn” (voltages above 1 kV are normally limited to overhead wiring for safety reasons). Ray thứ 3 đặt gần mặt đất nên nguy cơ tiếp xúc vô ý rất cao, trong khi dây trên cao nhờ khoảng cách thẳng đứng lớn nên an toàn hơn nhiều dù mang điện áp cao gấp hàng chục lần.
Ngoài yếu tố an toàn, giới hạn cơ học của giày thu điện cũng là rào cản. Tại các đầu cuối ray – nơi tạo khe hở cấp điện – va chạm cơ học giữa giày thu và ray khiến tốc độ vận hành thực tế của tàu dùng ray thứ 3 thường bị giới hạn khoảng 160 km/h (100 mph), và hiện chưa có thử nghiệm nào vượt qua ngưỡng này. Đây là lý do cốt lõi giải thích vì sao ray thứ 3 phù hợp với metro tốc độ thấp–trung bình nhưng bất khả thi cho đường sắt cao tốc.
Bảng dải điện áp vận hành tiêu chuẩn cho thấy rõ khoảng dao động cho phép: với 750 V DC, ngưỡng tối thiểu tức thời là 500 V, bình thường 750 V, tối đa tức thời 900 V và tối đa trung bình 1.000 V. Với 1.500 V DC, các ngưỡng tương ứng là 1.000 V, 1.500 V, 1.800 V và 1.950 V. Những con số này cho thấy hệ thống ray thứ 3 luôn phải vận hành trong một dải an toàn hẹp, khác hẳn với sự linh hoạt của catenary 25 kV AC.
So sánh toàn diện: Điện áp, tổn hao, tốc độ và an toàn
Về điện áp và dòng điện, ray thứ 3 dùng điện áp thấp nên dòng điện chạy qua lớn hơn nhiều, kéo theo tổn hao năng lượng cao và buộc phải xây dựng nhiều trạm cấp điện dọc tuyến để duy trì điện áp ổn định. Trong khi đó, catenary với điện áp cao 25 kV AC cho phép dòng điện nhỏ hơn đáng kể, tổn hao thấp hơn, nhờ đó khoảng cách giữa các trạm cấp điện có thể kéo dài hơn nhiều – một lợi thế rõ rệt cho các tuyến đường dài.
Về an toàn cho người, đây là điểm yếu cố hữu của ray thứ 3: nguy cơ điện giật cao khi có người xâm nhập khu vực ray, đồng thời gây khó khăn cho việc bố trí các điểm giao cắt đường bộ (level crossings) vì phải tạo khe hở cấp điện tại mỗi vị trí giao cắt. Catenary an toàn hơn nhiều nhờ dây điện ở trên cao, đồng thời dễ dàng tích hợp với các điểm giao cắt đường bộ – đây cũng là lý do catenary gần như là lựa chọn bắt buộc cho các tuyến đường sắt liên tỉnh có nhiều giao cắt.
Về không gian và khổ giới hạn, ray thứ 3 lại có lợi thế đáng kể: nó tiết kiệm chiều cao thông thủy, giúp giảm tiết diện hầm – yếu tố cực kỳ quan trọng với các tuyến đi ngầm dài trong đô thị. Ngược lại, catenary đòi hỏi chiều cao thông thủy lớn hơn cho hệ thống dây và trụ, gây khó khăn ở các hầm chật hoặc cầu thấp. Đây chính là lý do nhiều tuyến metro ngầm vẫn chọn ray thứ 3 dù biết rõ những hạn chế về điện áp và an toàn.
Chi phí đầu tư và bảo trì: Bài toán kinh tế dài hạn
Nhiều báo cáo kỹ thuật chỉ ra một thực tế đáng chú ý: việc mở rộng điện khí hóa bằng catenary thường có chi phí thấp hơn đáng kể so với ray thứ 3, có trường hợp chưa tới một nửa chi phí. Nguyên nhân nằm ở chỗ điện áp cao giúp giảm số lượng trạm biến áp và vật tư cấp điện cần thiết trên toàn tuyến. Tuy nhiên, bức tranh chi phí không đơn giản như vậy nếu tính đến yếu tố xây dựng hầm: với các đoạn đi ngầm dài, ray thứ 3 có thể giúp giảm chi phí xây dựng hầm nhờ tiết diện nhỏ hơn, bù đắp phần nào chi phí cấp điện cao hơn.
Về bảo trì, mỗi hệ thống có những thách thức riêng. Ray thứ 3 có độ bền tốt trước gió bão vì không có dây treo có thể bị đứt hay rơi do mảnh vụn, nhưng giày thu và bề mặt tiếp xúc của ray lại chịu mài mòn liên tục, đòi hỏi bảo trì tiếp xúc thường xuyên và chặt chẽ. Ngược lại, hệ thống dây–trụ–bộ căng của catenary tuy công nghệ đã chín muồi và ổn định, nhưng nhạy cảm hơn với gió lớn và mảnh vụn bay trong bão, cần được thiết kế và bảo trì cẩn thận để tránh sự cố đứt dây gây gián đoạn vận hành trên diện rộng.
Yếu tố thẩm mỹ đô thị cũng đáng cân nhắc: ray thứ 3 cho cảnh quan sạch sẽ hơn vì không có dây treo trên không, phù hợp với các khu vực đô thị coi trọng mỹ quan. Trong khi đó, catenary nếu không được thiết kế kỹ có thể ảnh hưởng đến cảnh quan phố phường, dù đây là yếu tố có thể khắc phục bằng giải pháp kiến trúc và quy hoạch phù hợp.
Loại nào phù hợp với đường sắt đô thị?
Câu trả lời không phải là một công nghệ chiến thắng tuyệt đối, mà phụ thuộc vào đặc điểm cụ thể của từng tuyến. Với metro nội đô, đặc biệt là các đoạn đi ngầm dài với khổ giới hạn chiều cao chặt, ray thứ 3 vẫn là lựa chọn được ưu tiên nhờ khả năng tối ưu tiết diện hầm và giảm chi phí xây dựng ngầm. Đây là lý do các tuyến metro như London Underground, Bucharest Metro, hay tại Việt Nam là Nhổn–Ga Hà Nội và Cát Linh–Hà Đông đều chọn giải pháp này.
Tuy nhiên, việc lựa chọn ray thứ 3 cho metro không phải là quyết định miễn phí. Nó đòi hỏi giải pháp an toàn điện nghiêm ngặt tại các khu vực có nguy cơ tiếp xúc, cùng với chế độ bảo trì tiếp xúc chặt chẽ để đảm bảo độ tin cậy vận hành lâu dài. Đối với các thành phố có mật độ dân cư cao và yêu cầu an toàn công cộng khắt khe, đây là bài toán cần được tính toán kỹ ngay từ giai đoạn thiết kế.
Ngược lại, với đường sắt cao tốc và liên tỉnh – nơi tốc độ, công suất truyền tải và khoảng cách giữa các trạm cấp điện là ưu tiên hàng đầu – tiếp điện trên cao 25 kV AC gần như là lựa chọn bắt buộc. Giới hạn tốc độ khoảng 160 km/h của ray thứ 3 khiến nó hoàn toàn không phù hợp với các tuyến thiết kế cho tốc độ 250–350 km/h như Shinkansen hay mạng đường sắt cao tốc châu Âu.
Xu hướng thế giới và hàm ý cho các dự án tương lai
Nhìn vào bức tranh toàn cầu, có thể thấy một sự phân hóa rõ rệt theo loại hình tuyến chứ không phải một xu hướng đơn nhất. Các hệ thống metro đô thị truyền thống, đặc biệt là những mạng lưới được xây dựng từ lâu hoặc có tỷ lệ đi ngầm lớn, tiếp tục duy trì và mở rộng ray thứ 3 vì lợi ích tiết diện hầm vẫn chưa có giải pháp thay thế tốt hơn. Trong khi đó, mọi dự án đường sắt cao tốc mới trên thế giới đều đồng thuận chọn catenua 25 kV AC như một tiêu chuẩn ngành, không có ngoại lệ đáng kể.
Đối với các dự án đường sắt tốc độ cao đang được nghiên cứu và triển khai, khuyến nghị kỹ thuật khá rõ ràng: ưu tiên tiếp điện trên cao 25 kV AC để đáp ứng yêu cầu công suất lớn, tốc độ cao, khoảng cách trạm xa và an toàn tại các điểm giao cắt đường bộ. Còn đối với các tuyến metro nội đô có đoạn hầm dài và khổ giới hạn chiều cao hẹp, ray thứ 3 vẫn là phương án đáng cân nhắc, miễn là đi kèm giải pháp an toàn điện và cơ chế bảo trì tiếp xúc được thiết kế chặt chẽ ngay từ đầu.
Kết luận
Sự khác biệt giữa tiếp điện ray thứ 3 và tiếp điện trên cao không đơn thuần là vấn đề kỹ thuật cấp điện, mà là bài toán tổng hòa giữa điện áp, an toàn, tốc độ, không gian xây dựng và chi phí dài hạn. Ray thứ 3, với giới hạn điện áp phổ biến 600–750 V DC và tốc độ tối đa thực tế khoảng 160 km/h, phù hợp nhất với metro đô thị có đoạn ngầm dài và khổ giới hạn chiều cao chặt. Tiếp điện trên cao 25 kV AC, nhờ khả năng truyền tải công suất lớn, tổn hao thấp và an toàn cao hơn, là lựa chọn tối ưu cho đường sắt cao tốc và liên tỉnh.
Xu hướng thế giới cho thấy không có một công nghệ chiến thắng tuyệt đối, mà là sự lựa chọn thông minh dựa trên đặc thù từng tuyến. Với các dự án đường sắt tốc độ cao tại Việt Nam đang trong giai đoạn nghiên cứu, việc hiểu rõ giới hạn kỹ thuật của từng phương thức – đặc biệt là ngưỡng điện áp và tốc độ của ray thứ 3 – sẽ là cơ sở quan trọng để đưa ra quyết định thiết kế phù hợp, cân bằng giữa hiệu năng vận hành, an toàn hành khách và tối ưu chi phí đầu tư dài hạn.
